Нормативы, допуски и системы сертификации керамической плитки

4146 0 25 декабря 2011 28 февраля 2019 16.6 мин.

Нормативная документация (технические условия) содержит в себе информацию о качестве материала. С помощью этих данных определяется его пригодность для конкретного применения — производителем и продавцом с одной стороны, а покупателем с другой. Необходимо учитывать тот факт, что производителю соблюдать те или иные нормы с высокой точностью совсем не обязательно. Изготовление керамической плитки — это тот тип производства, где деятельность по установлению норм (стандартизация) не является обязательной. Другое дело, когда производитель делает заявление о соответствии своей продукции установленным нормативам, подтверждая это полученными сертификатами и указывая соответствующую информацию в своих каталогах. В таких случаях он отвечает за соблюдение обязательных стандартов. Если потребитель вдруг обнаружит, что заявленные характеристики изделия не соответствуют заявленным нормативам, он имеет полное право предъявить свои претензии.

Общепринятый стандарт — норма EN ISO 13006, именно она определяет характеристики плитки. Основными разделами документа являются «Определения» (классификации) и «Характеристики», в них содержатся описания определений, характеристик, маркировок и критериев приемлемости продукции. Согласно EN ISO 13006 керамическая плитка определяется по впитыванию и удерживанию в порах воды, а также разделяется по способу формовки на следующие Классы:

Таблица классов способов формовки керамической плитки

Как правило, для покупателя важны другие характеристики, по которым он способен определить пригодность плитки для конкретного случая:

Таблица графических изображений характеристик керамической плитки

Вышеперечисленными характеристиками производители наделяют коллекции плиток, предназначенные для облицовки пола — как внутри, так и снаружи помещения. Обозначение этих параметров можно увидеть на упаковках плиток монокоттура и грес. Они соответствуют международному стандарту EN, принятому ведущими производителями плитки Испании, Португалии, Италии, Германии, Австрии, Великобритании, России и прочих европейских стран.

Предлагаем кратко ознакомиться с описанием каждой из характеристик:

EN 100: Сопротивление на изгиб

Сопротивлением на изгиб является характеристика, благодаря которой можно узнать, какую статическую нагрузку, приложенную к трем точкам, способна выдержать плитка. Она выражается в N/мм2 и по норме ISO 1054/4 отличается следующими приемлемыми минимальными показателями:
— категория BIb         27
— категория BIIa        20
— категория BIIb        16

EN 101: Поверхностная твердость
Поверхностная твердость — характеристика, демонстрирующая устойчивость покрытия материала к появлению повреждений и царапин. Классификация плитки в соответствии с нормой EN101 проходит по шкале от 1 до 10, по возрастающей твердости минералов, используемых для тестирования. Норма EN 176 указывает на поверхностную твердость смальтированной плитки, которая должна быть не ниже 5. Шкала MOHS (МОСа) следующая: 1 — Тальк, 2 — Гипс, 3 — Кальцит, 4 — Флюорит, 5 — Апатит, 6 — Полевой шпат, 7 — Кварц, 8 — Топаз, 9 — Корунд, 10 — Алмаз.

В итоге, риски повредить или поцарапать керамическую плитку в процессе эксплуатации, обладающую более высоким значением твердости поверхности по шкале MOHS, сводятся к минимуму. С 2003 года данная норма уже не является обязательной для оценки не эмалированных (гомогенных) плиток грес, поскольку не отражает полностью износостойкость материала. Для такого типа материалов само понятие поверхностного слоя отсутствует, так как изделие имеет однородную структуру по всей толщине, и основа другого цвета не проступает при истирании верхнего слоя, поэтому внешний вид облицовки не меняется.

ЕN 102: Устойчивость к абразивному износу (для плитки неглазурованой)
Данное тестирование помогает определить, насколько неглазурованная керамическая плитка подвержена глубокому абразивному износу или другими словами – истиранию поверхности. Испытания проводятся с применением искусственного твёрдого абразивного материала — литого кремнозёма. В момент трения между железным диском и поверхностью проводится измерение объёма стёртой поверхности тестируемого образца.

EN 104: Устойчивость к перепадам температур
Способность верхнего слоя эмали не изменять своих первоначальных свойств под воздействием резкой смены температуры называется устойчивостью к перепадам температур. Это проверяется путем последовательных циклов погружения плитки в воду комнатной температуры с последующим помещением ее в печь, где температура свыше 105 С. В результате тестирования устанавливается большая или меньшая устойчивость материала к подобным воздействиям.

EN 122: Химическая устойчивость
Химической устойчивостью принято считать способность эмали контактировать при комнатной температуре с различными химическими веществами, начиная с бытовой химии и заканчивая добавками для бассейнов. При этом не допустимы любые изменения внешнего вида изделия. В соответствии с нормой EN 122 плитку принято классифицировать в порядке убывания устойчивости, а именно:
Класс АА: Продукты, по результатам тестов не имеющие каких-либо визуальных изменений поверхности
Класс А: Продукты, по результатам тестов имеющие незначительные изменения поверхности
Класс В: Продукты, по результатам тестов имеющие средние изменения поверхности
Класс С: Продукты, по результатам тестов имеющие частичную утрату внешнего вида поверхности
Класс D: Продукты, по результатам тестов имеющие полную утрату внешнего вида поверхности

EN 154: Устойчивость к абразивному воздействию для плиток, покрытых эмалью
Способность верхнего слоя эмали противостоять активному абразивному и механическому воздействию определяет устойчивость плитки к абразивному воздействию (стиранию). В качестве основных факторов внешнего воздействия могут выступать:
— абразивные частицы, содержащиеся в пыли и грязи
— интенсивная эксплуатация облицовки
— всевозможные механические нагрузки

По норме EN 154 облицовочные плитки делятся на 5 категорий:
PEI I — степень эксплуатации без воздействия абразивов (ванные, санузлы)
PEI II — эксплуатация с небольшим присутствием абразивов (гостиные, спальни, кабинеты)
PEI III — эксплуатация со средним присутствием абразивов (прихожие, холлы, кухни)
PEI IV — относительно интенсивная эксплуатация с большим присутствием абразивов (гостиницы, рестораны, офисы)
PEI V — интенсивная эксплуатация с большим присутствием абразивов (общественные места)

Как было отмечено ранее, не следует применять эмалированный материал в условиях интенсивной эксплуатации, поскольку постепенно любая эмаль изнашивается, что, конечно же, не лучшим образом сказывается на внешнем виде облицовки.

EN 202: Морозоустойчивость
Такой характеристикой, как морозоустойчивость, может обладать плитка при условии, что она не разрушается после погружения в воду с последующим охлаждением при температуре ниже 0 С, из-за увеличения объема замерзшей воды, проникшей в ее микропоры.

Не менее важный показатель оценки свойств облицовки, включая возможность её применения, — это французский метод классификации UPEC, позволяющий установить зависимость между плиткой и функцией помещения. Благодаря ему пространства классифицируются по интенсивности использования, а также по своим техническим характеристикам. Современный метод UPEC актуален и для классификации некерамических покрытий.

Шкала UPEC
U — степень устойчивости к износу (от 1 до 4, чем больше число, тем выше устойчивость)
P — степень твёрдости (от 1 до 4, чем больше число, тем выше твердость)
E — стойкость к воздействию влаги (от 1 до 3, чем больше число, тем выше стойкость к воздействию влаги)
С — стойкость к химическим воздействиям (от 1 до 3, где чем больше число, тем выше стойкость к кислотам и растворителям) К примеру, класс керамогранита по этой шкале соответствует значениям U4P4E3C2

Общая же сводная таблица по техническим характеристикам и соответствия нормам для керамического гранита выглядит так:

Сводная таблица по техническим характеристикам керамогранита

В каталоге эти характеристики обозначаются следующими значками:

Визуальные изображения характеристик керамогранита

Как видно из таблицы, существуют также и другие нормативные системы, оценивающие технические характеристики материала (DIN, ASTM), но всё же самой полной и распространённой в Европе остаётся система CEN. С 2003 года нормы CEN будут постепенно заменены более широкими нормами ISO (Международная Организация по Стандартизации), и испытания будут проводиться по методике EN ISO 10545.

Необходимо обратить внимание, что норма EN98, регламентирующая размерные показатели плиток, имеет допуск минимум 0,5%! Это значит, что чем больше формат плитки, тем большее отклонение в размерах сторон, ортогональности или планитарности, она может иметь, причём всё это укладывается в нормативные показатели для первого сорта. Эту информацию необходимо сообщать, когда, например, «опытный» плиточник, приложив на коленке две плитки друг к другу, и заметив в них разницу, заявляет, что ему поставляют некачественный материал. Данные допуски продиктованы сложностью процессов прессования и обжига, и тем, что механическая обработка готового материала сведена к минимуму.

Следует отдельно рассказать о такой характеристике плиток, как устойчивость к скольжению. И хотя эта норма не является обязательной, все же производители стремятся продемонстрировать свои значения. Самое широкое распространение получила классификация, разработанная в Германии, которая различается по степени риска скольжения в тех или иных помещениях, разбитых в свою очередь по группам от R9 до R13, различающихся по роду производимых там работ. Плитка тестируется в соответствии с немецким стандартом DIN 51130. Вначале на наклонной платформе укладывают образцы, а затем их покрывают слоем машинного масла. Испытатель в стандартной обуви начинает движение по поверхности, при этом платформа не прерывает свой подъем. Когда уже нет возможности удержаться на поверхности, — проводится замер угла платформы.

Соотношения групп такие:

Таблица замера угла платформы

Типы керамических плиток со специальной поверхностью (Antisdrucciolo), либо располагающие грубой неровной фактурой, улучшают сцепление. Кроме того, они обладают дренажными свойствами. Это достигается за счет попадания воды или других продуктов, вызывающих скольжение, во впадины профиля, благодаря чему контактная поверхность остается сухой. Объём такой жидкости измеряется в сантиметрах кубических на 100 см2. Данные плитки в таблицах и каталоге обычно помечаются знаком “V”. Они имеют следующую классификацию.

Классификация керамических плиток со специальной поверхностью Antisdrucciolo

Российская система ГОСТ очень схожа с нормативами EN в части «Плитки керамические для полов», однако имеет более широкие допуски и меньше параметров оценки. Ниже можно ознакомиться с результатами испытания напольной плитки керамогранита формата 30х30 на соответствие нашим нормам, которые были проведены в лаборатории НИИ МОССТРОЯ.

Результаты испытания плитки керамогранита формата 30х30 на соответствие российским нормам

С мая 2001 года разработали и приняли другую методику испытания кафельной плитки (очень близкую к ГОСТу 27180-2001 европейских стран) на соответствие плиточным ГОСТам 6141-91 и 6787-90. Еще регулярно начали поступать запросы от потребителей (в основном от строительных предприятий) о тех. характеристиках материала: морозоустойчивости и защитных свойствах, как одного из самых популярных типов облицовки поверхности.

На сегодняшний день система, которая широко и полно оценивает поэтапно весь производственный комплекс, — добычу и подготовку сырья, дизайн изделия, его производство, упаковку, хранение на складе, утилизацию отходов, и многое другое, — это Система ISO. С 1994 года по норме ISO 9001 оцениваются фабрики, выпускающие керамическую плитку. Наличие такого сертификата по праву считается очень престижным. Это является хорошим доказательством высочайшего качества выпускаемого продукта, а также отличного сервиса на конкретном предприятии.

Нельзя не упомянуть о двух очень важных характеристиках плитки, довольно часто вызывающих недопонимание у потребителя. Информацию о них нельзя найти на страницах каталога фабрики — она находится только на упаковке. Как правило, это Тон кафеля (его хроматическая тональность, цветовая гамма) и Калибр (размер). Разберем более подробно эти два понятия.

Тон плитки — цветовой нюанс определенной партии продукции. Это обусловлено причинами технологического характера, которые схожи с причинами, вызывающими разницу в размерах. Дело в том, что образцы одной серии могут иметь некоторые отличия по сравнению со своим номинальным цветом (например, синим) по оттенку, — то есть быть либо более темными, либо более светлыми. Такая проблема не обходит стороной практически все коллекции керамических плиток, включая декоры, изготавливаемые в печах при высокой температуре обжига.

Заказывая материал для укладки, лишний раз убедитесь, что все образцы представлены в едином калибре, а также в одной тональности. Информировать об этом должны продавец или менеджер, ответственные за поставку. Разумеется, что при дозаказе плитки на соответствующий объект, лучше заказать её в том же калибре и тоне, что и уложенная предварительно партия.

С другой стороны, что же делать, если образцов нужного калибра и тона нет на складе поставщика?

Для подобных случаев есть компромиссное решение — «разделить» пространство на несколько отдельных участков, которые невозможно наблюдать одновременно. К примеру, это могут быть разные комнаты, залы, помещения разделённые перегородкой, лестничные площадки и пр.

В целом проблема тональности проявляется только при сличении на одной плоскости двух образцов разного тона. Свет, падающий под разными углами, делает это различие менее выраженным. В качестве примера: две стены, перпендикулярно расположенные в одной комнате, облицовывают плиткой разного тона — требуется лишь взять под контроль маркировку на коробках.

Калибр плитки представляет собой отличие фактического размера конкретного образца от номинального, который обозначен в каталоге, то есть — его реальный размер. Определение показателя происходит только путем измерения плитки на окончательном этапе производства, после её выхода из печи. Откуда возникает такая разница в размерах, было объяснено в разделе «Типы плиток», где подробно описана технология изготовления монокоттуры. Необходимо уточнить, что спрогнозировать сужение плитки во время ее нахождения в печи с максимальной точностью — просто нереально, так как все составляющие смеси — натуральные компоненты, и хотя они отбираются со всей тщательностью, все же могут вести себя на протяжении сложного процесса изготовления по-разному.

После выпуска одной партии кафеля одного цвета все образцы перемеряются, определяют их реальные размеры, в результате чего присваивается тот или иной калибр. Таблица фактических размеров и соответственно их калибров для напольных плиток грес 30х30:

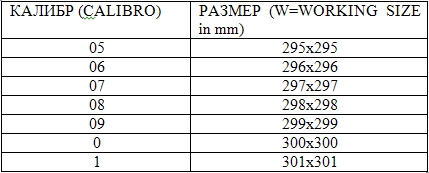

Таблица калибров для плиток грес 30х30

Подобные таблицы для соответствующих форматов фигурируют на каждой коробке с монокоттурой или плиткой грес, причём у первой калибр производители обозначают буквой (A, B, C….). Керамические плитки бикоттуры обычно не различаются по калибрам, так как сортировка по номинальному размеру осуществляется ещё после начальной стадии обжига, о чём было сказано ранее.

Калибр плитки можно определить по маркировке, указанной на коробке, также этой информацией владеет продавец магазина.

Кроме того, крайне важно учитывать, что и в пределах одного калибра имеется допуск +/- 0,5 мм, что всегда регламентируется нормой EN 98 !!!

Проблемы технологического свойства, описанные выше, препятствуют гарантированному выпуску больших партий (>2000m2) одного калибра и тона. Следовательно, если разбить все помещение на отдельные более мелкие зоны не представляется возможным, самым оптимальным вариантом решения проблемы станет совмещение разных партий, которые очень близки по калибру (например, 6 и 7, 7 и 8). Укладка со швом в min 3-4 мм нивелирует эту разницу, но только при условии, что работа плиточника будет максимально аккуратной.

Также обязательно нужно учесть, что для дизайна определенных серий плиток производители выбрали модные сейчас стили «антик» или «рустико» — со специально состаренной поверхностью, имеющую неоднородный цвет. Такая стилизация навеяна интерьерами старинных европейских замков. В подобных сериях сама философия стиля «под старину» отрицает точную привязку к определенному цвету, создавая весь тон плиток так сказать неровным. И уж если вы выбрали плитку из такой коллекции, то должны с пониманием отнестись ко всем нюансам данного стиля. Подобные серии распознаются достаточно легко: по неоднородности фактуры, которая сразу бросается в глаза — цвет на поверхности меняется от края к краю.

Укладка такого кафеля проводится в хаотичном порядке, при этом следует перемешивать между собой как можно больше образцов из разных коробок одной номинальной тональности. Только таким образом достигается удивительный эффект, специально задуманный стилистами фабрики.

Теперь, когда вы, уважаемый читатель, ознакомились не только с технологией производства керамической плитки, но и с различными системами контроля ее качества, мы обратимся к очень важной проблеме: дефекты — явные и скрытые. Также рассмотрим варианты решения спорных вопросов, которые возникают в процессе укладки и эксплуатации облицовочных покрытий.

Во-первых, о выявленном дефекте, портящем внешний вид или нарушающем функциональность облицовки, всегда следует заявить продавцу продукции. Настоящими дефектами нельзя признать погрешности на напольном покрытии, видимые не с высоты человеческого роста, а только с очень близкого расстояния, например, когда для их обнаружения требуется использовать увеличительное стекло, или они проявляются при особого рода освещении.

Если на керамическом покрытии обнаружился какой-либо дефект, явно бросающийся в глаза, не стоит делать поспешных выводов о негодности продукции, а лучше проанализировать причины, вызвавшие его.

Функциональные и эстетические качества поверхности напрямую зависят не только от качества выбранного материала, но и от качества укладки плитки, правильности ее проектировки (например, наличие швов), выбранного клея и затирки, эксплуатации, а также ухода. Соответственно возникновение дефектов может спровоцировать любое из этих обстоятельств.

Рассмотрим пример, когда заказчик не удовлетворён внешним видом напольного покрытия, полагая, что ему продали материал низкого качества. Здесь причины могут быть следующими:

  • — плитка действительно обладает плохим качеством, когда поверхностные характеристики не отвечают заявленным параметрам: стойкостью к химическому воздействию и твердостью;
  • — допущена ошибка проектировщиком: например, для помещений, где предполагается интенсивная эксплуатация, выбрана эмалированная плитка, обладающая недостаточной твёрдостью эмали;
  • — проведена плохая подготовка стяжки и укладки: не достаточно ровная поверхность или кафель своевременно не очистили после затирки швов;
  • — уборка эмалированной плитки осуществляется с применением абразивных материалов либо агрессивных моющих средств.



В большинстве своем оценка дефектов — довольно сложное дело, для этого необходимо привлечение специалистов и, разумеется, присутствие заказчика работ.

Относительно спорных вопросов и продавцам, и покупателям важно знать следующее: все претензии по качеству продукции и обнаруженным по ней дефектам принимаются ДО укладки керамической плитки. Общепринятая мировая практика одинакова для всех, информация об этом печатается на коробках на четырёх языках. Жалобы по явным дефектам не принимаются, если плитка уже уложена.

Сортность плиток
Так как керамические плитки по праву считаются сложным технологическим продуктом, то, как и любой их аналог, они выпускаются разных сортов. Плитки по окончании процесса изготовления сортируются, они проходят тщательный контроль размеров, внешнего вида, прочностных характеристик. Если в ходе проверки обнаруживается несоответствие норме любой из характеристик, образец из базовой партии первого сорта автоматически отсеивается. Это означает, что любой производитель никогда не возьмется за изготовление плитки заведомо второго или третьего сорта, он выпускает исключительно первосортный материал. Образцы сортов, которые отличны от первого, получаются за счет выбраковывания, их точный объём выявляется только после завершения производственного цикла.

Из этого следует, что пустая трата времени искать указание на сортность непосредственно на самой плитке — такую информацию производители размещают только на коробках в процессе упаковки уже произведённой партии. Обозначается она в графе сорт (scelta) на итальянском языке, соответственно «prima» — первый, «seconda» — второй и т.д.

Многие спрашивают: чем же отличаются сорта? Обычно керамическую плитку второго сорта сопровождают какие-либо дефекты цвета (неравномерность цвета, пятна), а также поверхностные погрешности:
— наплывы на краях;
— дефекты геометрии: наличие кривизны поверхности и сторон.

По прочности это абсолютно нормальный материал — твёрдый и износостойкий.

Образцы второго сорта продаются по более низкой стоимости. Надо заметить, что претензии относительно качества по данному материалу фабрикой не принимаются.

Определение сортности сопряжено с одни из самых сложных процессов, а именно — с контролем внешнего вида. Он проводится параллельно с выявлением тональности плитки. Такая операция происходит на фабрике при участии оператора, на линии, при помощи специального стенда с располагающимися на нем плитками. Прежде всего, это обусловлено отсутствием где-либо в мире техники, определяющей отличие цветового нюанса керамической плитки от номинального цвета. В связи с этим, по принятым нормам допускается наличие в партии первого сорта до 5% образцов, имеющих определенные дефекты поверхности. Кафель других сортов может иметь большее количество экземпляров с отклонениями от нормы.

Вся информация, необходимая потребителю, включая и сведения о сорте, калибре и тоне, печатается на коробках с продукцией, где указывается:
— страна и фабрика-производитель
— технология изготовления
— формат и название плитки
— таблица калибров для этого формата
— калибр (для грес и монокоттуры)
— тон и сорт
— количество образцов в коробке в шт. и м2

Заказывая крупные партии продукции, либо занимаясь поставками на объекты больших объемов различных серий, чрезвычайно важно позаботиться не только о ремонтном запасе плиток, но и коробок, в которых она была упакована. При необходимости всю информацию о поставке можно будет восстановить по маркировке на упаковке, и даже решить возможные возникшие спорные ситуации между заказчиком и поставщиком.
